產品簡介
QY型充油式潛水電泵(簡稱潛水泵)是水泵和三相異步電動機合成一體的電力排灌設備。具有可靠的防水密封性能，體積小、重量輕、不需泵房，不需灌引水，使用維護和管理均為方便。
工作條件
- 潛水泵潛入水下深度不超過5m；
- 水溫不超過40℃；
- 水中含砂量或含不溶于水的固體顆粒的體積比不超過0.1％，粒度不大于0.2mm；
- 無腐蝕、水的PH值為6.5—8，如一般常溫清水：井水、河水、湖水。

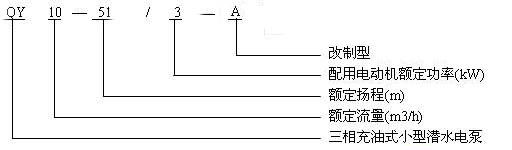

型號意義
選型范圍
應用范圍 1、農田園林的排灌、井灌、噴灌； 2、井下提水，水塔送水； 3、排澇防汛； 4、船舶倉底排水； 5、城建、工礦給排水。6、景觀、噴泉。
| 型號規格 |
流量（m?/h） |
揚程 |
功率 |
電壓（V） |
電流（A） |
凈重量 |
外形尺寸 |
管徑 |
轉速（r/min） |
揚程適用范圍 |
| QY8.4-40/2-2.2A |
2.4 |
40 |
2.2 |
380 |
5.4 |
40 |
225x560 |
38 |
3000 |
全揚程 |
| QY15-26-2.2A |
15 |
26 |
2.2 |
380 |
5.4 |
37 |
250x550 |
51 |
3000 |
全揚程 |
| QY25-17-2.2A |
25 |
17 |
2.2 |
380 |
5.4 |
35 |
225x560 |
64 |
3000 |
全揚程 |
| QY33-142.2A |
38 |
14 |
2.2 |
320 |
5.4 |
36 |
255x550 |
76 |
3000 |
全揚程 |
| QY65-7-2.2A |
65 |
7 |
2.2 |
380 |
5.4 |
35 |
225x560 |
102 |
3000 |
全揚程 |
| QY100-4.5-2.2A |
100 |
4.5 |
2.2 |
380 |
5.4 |
34 |
225x576 |
152 |
3000 |
0-7 |
| QY10-51/3-3A |
10 |
51 |
3 |
380 |
7.2 |
53 |
225x590 |
51 |
3000 |
45-60 |
| QY15-36-3A |
15 |
36 |
3 |
380 |
7.2 |
42 |
290x590 |
51 |
3000 |
全揚程 |
| QY25-26-3A |
25 |
26 |
3 |
380 |
7.2 |
40 |
250x580 |
64 |
3000 |
全揚程 |
| QY40-16-3A |
40 |
16 |
3 |
380 |
7.2 |
40 |
240x580 |
76 |
3000 |
全揚程 |
| QY160-4-3A |
160 |
4 |
3 |
380 |
7.2 |
40 |
225x635 |
152 |
3000 |
全揚程 |
| QY65-10-3A |
65 |
10 |
3 |
380 |
7.2 |
45 |
225x585 |
102 |
3000 |
全揚程 |
| QY100-6-3A |
100 |
6 |
3 |
320 |
7.2 |
42 |
225x600 |
152 |
3000 |
0-9 |
| QY10-60/2-4A |
10 |
60 |
4 |
380 |
9.3 |
55.5 |
260x620 |
51 |
3000 |
45-61 |
| QY15-48/2-4A |
15 |
48 |
4 |
380 |
9.3 |
56 |
250x620 |
51 |
3000 |
全揚程 |
| QY40-21-4A |
40 |
21 |
4 |
380 |
9.3 |
50.5 |
240x590 |
76 |
3000 |
全揚程 |
| QY20-40/2-4A |
20 |
40 |
4 |
320 |
9.3 |
56 |
250x620 |
64 |
3000 |
全揚程 |
結構圖紙
結構簡介
QY型潛水泵由水泵、電動機和密封三部分組成。

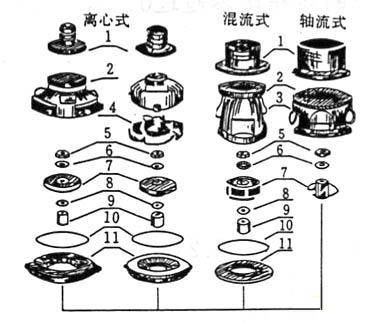

水泵部分：位于潛水泵上部，與電動機同軸，其葉輪形式有離心式混流式和軸流式三種。
電動機部分：電動機功率為2.2KW和3KW，為鼠籠型三相異步電動機，立式內充5號機械油。電機位于潛水泵下部。
密封部分：包括動密封和靜密封。動密封為整體式雙端面機械密封， 位于電機軸伸處，即裝在上蓋和進水節所形成的空腔內，腔內充以5號機械油。靜密封位于電泵各零件止口配合處，采用"O"形橡膠密封圈。
零件拆卸圖

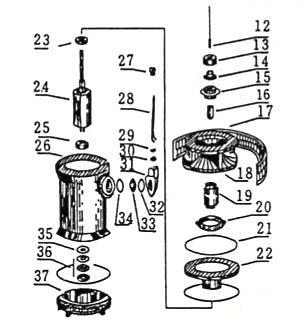

1.接頭； 2.泵體(導向件）； 3.耳擎； 4.導葉； 5.轉子螺母墊圈； 6.墊圈； 7.葉輪； 8.墊片； 9.防砂墊； 10.封環； 11.泵座； 12.鍵； 13.防砂圈； 14.密封圈； 15.尼龍軸承； 16.軸套； 17.格棚； 18.進水節； 19.整體密封盒； 20.擴漲件； 21.封環(Φ143×3)； 22.上軸套；? 23.軸承205； 24.轉子； 25.袖承204； 26.定子； 27.出線盒螺母； 28.護套及電纜； 29.壓緊塾圍； 30.護套頭； 31.出線； 32.封環(Φ74×3)； 33.接線板； 34.封環(Φ50×3) ； 35.墊片； 36.軸承8204； 37.下蓋。
維護保養
維護與保養
1、潛水泵正常動轉2000小時左右，須更換端面機械密封整體式密封盒。并同時更換新的油，5號或10號機械油和25號變壓器油或縫
紉機油。

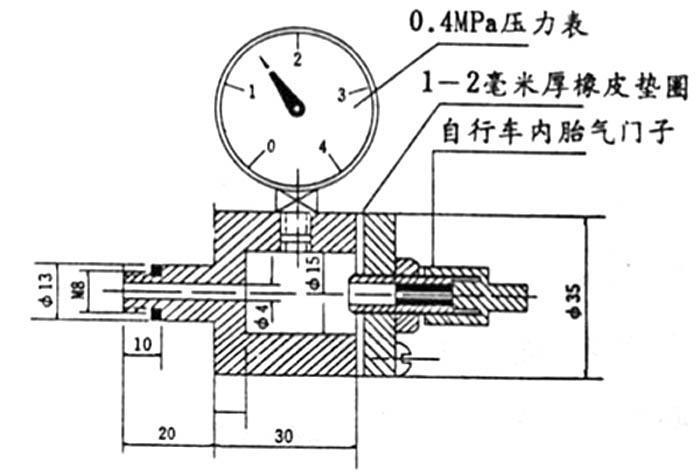

2、經過修理或更換整體式密封盒后，應作氣壓試驗，氣壓試驗用的接頭和小接頭可參照制造圖。試驗時將氣壓接頭的一端旋入上蓋加油螺孔內，另一端接上自行車的打氣筒。將小接頭的一端接在下蓋加油螺孔內，另一端套上橡皮管或塑料管，并通入盛有水的容器內，打氣時水中應該沒有氣泡冒出來；如果有氣泡冒出來，說明密封盒內的第二道密封漏氣了。第一道密封如果漏氣的話，則反映在電機軸處有漏氣現象， 可在該處滴幾滴機油來鑒別有無漏氣。

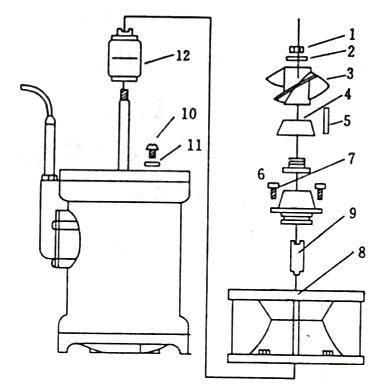

3、掉換整件密封可按下圖序號順次進行拆卸，裝配時可按拆卸過程來進行。在裝配時應注意保持清潔。
4、潛水泵不用時，不宜長期泡浸在水中，以免絕緣受潮，應把潛水泵吊起，放在干燥通風的室內。
5、電纜引線必須經常檢查，有否開裂現象，防止漏電，觸電事故， 電纜引線不宜過細過長，接頭處必須烀牢，并包扎好可靠的絕緣。
6、潛水泵的葉輪，整件密封盒，尼龍軸承座，不銹鋼軸套橡皎擴張件，護套、等一些易損另部件，以及各種"O"型橡膠封環，加油螺孔上的橡膠襯墊等可向當?shù)剞r(nóng)機部門聯系或向本廠銷售科函購。
7、潛水泵使用一年后應根據表面的腐蝕情況、重新涂漆、除銹處理。
8、如果當?shù)貨]有條件修理潛水泵則可同我廠聯系修理事宜。
注意事項
- 潛水泵的規格性能應符合實際使用情況，使用前應仔細核對。
- 潛水泵配用的出水管內徑應和電泵口徑相配。
- 電源容量應在5.5千伏安以上，三相，380伏，交流50赫芝。
- 潛水泵帶電或抽水工作時，不要在附近洗東西、游泳或工作， 不要讓牲口在附近下水，以防電泵萬一漏電，發生觸電傷亡事故。
- 潛水泵不得抽吸含砂量較大的水質或泥漿水。
- 潛水泵突然不轉，或水量突然顯著減少等不正常現象，須停機檢查，務必先行切斷電源，然后搬運拆裝。
- 電泵應配用電動機保護開關（本廠有配售》保護開關的動作電流已整定好，用戶不得自行改動。
- 任何時候都不允許用力提拉電泵的電纜。使用時全面檢查電纜， 發現破損立即換新方可使用。
- 電壓波動允許在342~418伏之間。如電泵使用地距電源較遠，應適當加粗導線截面積。
- 引出電纜中一根帶有接地標志的黃綠雙色芯線必須接地線，如無固定地線，可用2米金屬棒埋在河、湖岸邊，水溝旁或潮濕的土中作地線。
- 使用前應檢查上下蓋油孔螺釘有否松動漏油現象。出線盒上中間M8螺釘為本廠試壓專用，嚴禁用戶自行松動。
- 運轉前用500V兆歐表測量冷態下電機定子繞組對地的絕緣電阻， 最低不得小于5MΩ，否則不可使用，應驅除潮氣后才能使用。
- 使用前應在陸地上空轉1min0，檢查電泵運轉是否正常，轉向是否正確。
- 電泵不得脫水運行。在電泵工作時要注意檢查水位下降，不得讓電泵露在水面運轉。電泵的潛水深度范圍是0.5至3米。
- 電泵不得陷入泥中，不得橫放，建議電泵外用竹籃或鐵絲籃來防止水草雜物堵塞水泵葉輪。
- 電泵開動后，如發現出水量很小或不出水時，說明電泵旋轉方向反了，應切斷電源，把三相芯線中的任意二相位置交換一下再開車。
故障排除
- 1、如果接地不良，發現漏電現象、應迅速切斷總電源、停止使用，進行檢修。
- 2、潛水泵啟動不成的主要原因：
| 原 因 |
處 理方法 |
| 電源電壓過低 |
必須調整到342~418伏。 |
| 電源斷電 |
找出斷電原因。 |
| 電泵葉輪卡牢 |
拆開導向件，消除垃圾。 |
| 電纜斷裂 |
按規格進行調換。 |
| 電纜電壓降過大 |
必須使用較粗的電紱。 |
| 電纜插頭損壞 |
調換新的插頭。 |
| 電機的三相電纜有一相不通 |
應該檢查開關線頭及出線有否損壞，發現損壞應該更新。 |
| 電機定子繞組壞 |
重新下線，進行大修。 |
- 潛水泵突然不轉的原因：
| 原因 |
處進方法 |
| 空氣開關跳開熔絲燒斷 |
應檢查線路故障或重新?lián)Q熔絲。 |
| 電源斷電 |
找出斷電原因，消除故障，恢復供電后再啟動。 |
| 定子繞組燒壞 |
重修。 |
| 葉輪卡牢 |
消除雜物，排除故障。 |
- 定子繞組燒壞的主要原因：
- 1) 潛水泵電機二相運轉： A. 三相電源有一相因開關觸點或電纜線接頭接觸不良； B. 地線與相線接錯而造成； C. 電纜中有一根連接不好而脫開或接觸不良。
- 2) 整件式密封盒內磨塊因嚴重磨損，引起漏水到電機內部，致使定子繞組匝間短路或相間短路。
- 3) 潛水泵陷入泥漿中，散熱不良。
- 4) 潛水泵脫水運轉時間過長。 電機超負荷運行：A.輸出網電壓過低，或電纜線過細過長，電壓降太大；B.低揚程泵(QY-4.5米泵）型使用揚程太高超過規定、高揚程泵（揚程15米以上） 揚程太低，低于規定的70%；C.含砂量太多，水質比重過高，或插泥漿水；D.泵葉輪被外來雜物卡死，電機處于三相制動。
- 5) 電纜線破損后浸水、定子繞組受潮。
- 6) 定子繞組兩端部與上、下蓋或機殼相擦，絕緣損傷，造成繞組對地?fù)舸?/li>
- 7) 裝配時上、下蓋上的形象膠封環不小心被止口切斷、或脫落到電機內部；裝配后又未經0.2MPa的氣壓試驗，使用時嚴重進水到電機內部。
- 8) 潛水泵開停過于頻繁。
- 9) 潛水泵受到雷擊。
