產品簡介

---

SP型不銹鋼多級深井潛水泵（以下簡稱泵）是一種新型的提水機械，配用潛水電機，替代傳統長軸式聯接的深井泵，可不會浸沒于一定深度的液下工作。具有結構緊湊，性能優良，高效節能，體積小，重量輕，運行平穩，使用安裝方便等特點。泵內裝彈性球形止環閥，防止因停機逆流及管路水錘對泵產生沖擊的作用。 典型的應用： 供水系統增壓花園和農田灌溉降低地下水位的各種工業應用 工作條件： 稀釋清潔無腐蝕性液體，不含固體顆粒或纖維的。泵應運行在厚厚的曲線性能范圍。防止電機過熱由于低容量或過載造成的高容量.
電機： 最大流量:3(m3/h)：最大直徑φ93mm 最高液體溫度：35°C

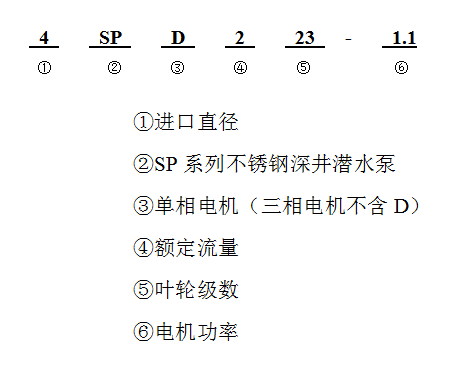

型號意義

---



性能參數本數據僅供參考，請以實際訂貨為準！

---

型號		電機功率		最佳揚程								泵頭外形尺寸
單相220-240v~Hz50	三相380-415v~Hz50	Kw	Hp
4SP2 轉速:2850出口:G1?"				l/min	0	25	33	40				高度	重量
				m3/h	0	1.5	2	2.5				mm	kg
4SPD2-6A		0.37	0.5	揚程 (m)	37	30	24	20				281	2.3
4SPD2-9A		0.37	0.5		55	45	36	30				344	2.9
4SPD2-13A		0.55	0.75		80	64	52	44				428	3.7
4SPD2-18A		0.75	1		110	89	73	66				533	4.7
4SPD2-23A	4SP2-23A	1.1	1.5		141	114	92	77				638	5.7
4SPD2-28A	4SP2-28A	1.5	2		171	139	112	94				743	6.7
4SPD2-33A	4SP2-33A	1.5	2		202	163	132	111				848	7.7
	4SP2-40A	2.2	3		245	198	160	135				995	9.1
	4SP2-48A	2.2	3		294	237	192	161				1163	10.7
	4SP2-55A	3	4		336	272	220	185				1310	12
4SP3 轉速:2850出口:G1?"				l/min	0	33	50	67				高度	重量
				m3/h	0	2	3	4				mm	kg
4SPD3-06		0.37	0.5	揚程 (m)	38	30	26	19				281	2.3
4SPD3-09		0.55	0.75		57	45	38	28				344	2.9
4SPD3-12		0.75	1		76	60	51	37				407	3.5
4SPD3-15	4SP3-15A	1.1	1.5		95	74	64	46				470	4.1
4SPD3-18	4SP3-18A	1.1	1.5		113	89	77	56				533	4.7
4SPD3-22	4SP3-22A	1.5	2		139	109	94	68				617	5.5
4SPD3-25	4SP3-25A	1.5	2		158	124	107	78				680	6.1
	4SP3-32A	2.2	3		202	158	137	99				827	7.5
	4SP3-39A	3	4		246	193	167	121				974	8.9
	4SP3-44A	3	4		277	218	188	136				1079	9.9
	4SP3-52A	3.7	5		328	257	222	161				1247	11.4
4SP5 轉速:2850出口:G1?"				l/min	0	50	83	100				高度	重量
				m3/h	0	3	5	6				mm	kg
4SPD5-04A		0.37	0.5	揚程 (m)	25	20	16	12				239	1.9
4SPD5-06A		0.55	0.75		38	30	24	18				281	2.4
4SPD5-08A		0.75	1		50	40	32	24				323	2.8
4SPD5-12A		1.1	1.5		76	60	48	36				407	3.6
	4SP5-17A	1.5			107	85	68	51				512	47
	4SP5-22A	2.2	3		139	110	88	66				617	5.7
	4SP5-25A	2.2	3		159	125	100	75				680	6.4
	4SP5-33A	3	4		208	165	132	99				848	8
	4SP5-38A	4	5.5		239	190	152	114				953	9.1
	4SP5-40A	4	5.5		252	200	160	120				995	9.5
	4SP5-44A	4	5.5		275	220	176	132				1079	10.3
4SP8 轉速:2850出口:G2"				l/min	0	100	133	167				高度	重量
				m3/h	0	6	8	10				mm	kg
4SPD8-05A		0.75	1	揚程 (m)	32	25	21	15				288	2.6
4SPD8-07A		1.1	1.5		44	35	30	21				343	3.1
4SPD8-10A		1.5	2		63	50	43	30				425	3.9
4SPD8-12A		2.2	3		76	60	51	36				480	4.4
4SPD8-14A		2.2	3		89	70	60	42				535	5
	4SP8-18A	3	4		114	90	77	54				645	6
	4SP8-21A	4	5.5		133	105	90	63				728	6.8
	4SP8-24A	4	5.5		152	120	103	72				810	7.6
	4SP8-30A	5.5	7.5		190	150	129	90				975	9.3
	4SP8-35A	5.5	7.5		221	175	150	105				1113	10.6
	4SP8-40A	7.5	10		252	200	172	120				1250	11.9
	4SP8-44A	7.5	10		278	220	189	132				1360	13
4SP14 轉速:2850出口:G2"				l/min	0	133	223	267				高度	重量
				m3/h	0	8	14	16				mm	kg
	4SP14-05A	1.5	2	揚程 (m)	35	29	20	16				360	3.4
	4SP14-07A	2.2	3		49	40	28	23				444	4.3
	4SP14-10A	3	4		70	57	40	32				570	5.5
	4SP14-13A	4	5.5		91	74	52	42				696	6.8
	4SP14-15A	5.5	7.5		105	85	60	48				780	7.7
	4SP14-18A	5.5	7.5		126	103	72	58				906	9
	4SP14-21A	7.5	10		147	119	84	67				1032	10.3
	4SP14-25A	7.5	10		175	143	100	80				1200	12
5SP6 轉速:2850出口:G2"				l/min	0	66	100	133				高度	重量
				m3/h	0	4	6	8				mm	kg
5SPD6-5		1.1	1.5	揚程 (m)	48	42	37	28				317	3.6
5SPD6-7		1.5	2		68	59	52	39				371	4.6
5SPD6-10		22	3		97	84	74	56				452	6
	5SP6-14	3	4		136	117	104	77				560	7.9
	5SP6-18	4	5.5		175	151	133	100				668	9.7
	5SP6-25	5.5	7.5		242	210	185	138				857	13
	5SP6-30	7.5	10		291	252	222	166				992	15.3
	5SP6-33	7.5	10		320	276	242	180				1073	16.7
5SP18 轉速:2850出口:G2?"~G3"				l/min	0	166	266	333	383			高度
				m3/h	0	10	16	20	23			mm
5SPD18-2			1.5	揚程 (m)	22	19	17	14	11			302
5SPD18-4		2.2	3		44	38	34	28	21			394
	5SP18-5	3	4		55	47	42	35	27			440
	5SP18-7	4	5.5		77	66	59	49	37			532
	5SP18-10	5.5	7.54		110	95	85	70	53			670
	5SP18-13	7.5	10		143	123	110	91	69			808
	5SP18-17	9.2	12.5		187	161	144	119	90			992
	5SP18-20	11	15		220	190	170	140	106			1130
5SP25 轉速:2850出口:G2?"~G3"				l/min	0	250	333	416	500	583		高度
				m3/h	0	15	20	25	30	35		mm
5SPD25-2		1.5	2	揚程 (m)	22	19	18	15	11	7		320
5SPD25-3		2.2	3		33	28	26	22	16	11		375
	5SP25-4	3	4		44	37	35	30	22	14		430
	5SP25-5	4	5.5		55	47	44	37	27	18		485
	5SP25-7	5.5	7.5		77	65	62	52	38	25		595
	5SP25-10	7.5	10		110	93	88	75	54	36		760
	5SP25-12	9.2	12.5		132	112	106	90	65	43		870
	5SP25-14	11	15		154	130	123	105	76	50		980
	5SP25-17	13	17.5		187	158	150	127	92	61		1145
	5SP25-20	15	120		220	186	176	150	108	72		1310
6SP17 轉速:2850出口:G3"				l/min	0	10	15	17	20	25		高度	重量
				m3/h	0	166	250	283	333	416		mm	Kg
	6SP17-4	2.2	3	揚程 (m)	44	39	35	33	28	17		451	6.8
	6SP17-9	5.5	7.5		99	88	79	74	63	38		676	12.3
	6SP17-12	7.5	10		132	117	105	99	84	51		811	15.6
	6SP17-15	9.2	12.5		165	146	131	124	105	64		946	18.9
	6SP17-18	11	15		198	175	157	148	126	76		1081	22.2
	6SP17-21	13	17.5		231	205	184	173	147	89		1216	25.5
	6SP17-24	15	20		264	234	210	198	168	102		1351	28.8
	6SP17-30	18.5	25		330	292	262	247	210	127		1621	35.4
	6SP17-36	22	30		396	351	315	297	252	153		1891	42
	6SP17-43	26	35		473	419	376	355	301	183		2206	49.7
6SP20 轉速:2850出口:G3"				l/min	0	166	250	333	416	500		高度	重量
				m3/h	0	10	15	20	25	30		mm	Kg
	6SP20-1	0.75	1	揚程 (m)	11	10	9	8	6	3		316	3.5
	6SP20-2	1.5	2		23	21	19	17	12	6		361	4.6
	6SP20-3	2.2	3		34	31	29	25	18	10		406	5.7
	6SP20-4	3	4		45	42	39	33	24	13		451	6.8
	6SP20-6	4	5.5		68	63	58	50	36	19		541	9
	6SP20-9	5.5	7.5		102	94	87	75	54	29		676	12.3
	6SP20-11	7.5	10		125	115	106	92	66	35		766	14.5
	6SP20-14	9.2	12.5		159	146	135	117	84	45		901	17.8
	6SP20-17	11	15		193	178	164	142	102	55		1036	21.1
	6SP20-20	13	17.5		227	209	193	167	120	64		1171	24.4
	6SP20-24	15	20		272	251	232	200	144	77		1351	28.8
	6SP20-28	18.5	25		317	292	271	233	168	90		1531	33.2
	6SP20-34	22	30		385	355	329	283	204	110		1801	39.8
	6SP20-40	26	35		453	418	387	333	240	129		2071	46.4
6SP30 轉速:2850出口:G3"~G4"				l/min	0	333	416	500	583	666		高度	重量
				m3/h	0	20	25	30	35	40		mm	Kg
	6SP30-5	5.5	7.5	揚程 (m)	66	53	47	39	30	18		751	13.2
	6SP30-7	7.5	10		92	74	66	55	42	25		943	17.5
	6SP30-9	9.2	12.5		118	95	85	71	54	32		1135	21.8
	6SP30-12	11	15		157	126	113	94	72	42		1423	28.2
	6SP30-14	13	17.5		184	148	132	110	84	50		1615	32.5
	6SP30-16	15	20		210	169	151	126	96	57		1807	36.8
	6SP30-19	18.5	25		249	201	179	150	114	68		2095	43.2
	6SP30-23	22	30		302	243	217	181	138	82		2479	51.9
	6SP30-28	26	35		367	296	264	221	168	100		2959	62.6
6SP30改制 轉速:2850出口:G3"~G4"				l/min	0	333	416	500	583	666		高度	重量
				m3/h	0	20	25	30	35	40		mm	Kg
	6SP30-5	55	7.5	揚程 (m)	66	53	47	39	30	18		554	9.1
	6SP30-7	7.5	10		92	74	66	55	42	25		667	11.8
	6SP30-9	9.2	12.5		118	95	85	71	54	32		780	14.5
	6SP30-12	11	15		157	126	113	94	72	42		949	18.5
	6SP30-14	13	17.5		184	148	132	110	84	50		1062	21.2
	6SP30-16	15	20		210	169	151	126	96	57		1175	23.9
	6SP30-19	18.5	25		249	201	179	150	114	68		1345	27.9
	6SP30-23	22	30		302	243	217	181	138	82		1571	33.2
	6SP30-28	26	35		367	296	264	221	168	100		1853	39.9
6SP46 轉速:2850出口:G3"~G4"				l/min	0	583	666	766	833	916		高度	重量
				m3/h	0	35	40	46	50	55		mm	Kg
	6SP46-4	7.5	10	揚程 (m)	53	40	38	35	32	28		723	11.7
	6SP46-5	7.5	10		66	50	48	44	40	35		836	14.1
	6SP46-6	9.2	12.5		79	60	58	53	48	42		949	16.4
	6SP46-7	11	15		92	70	67	62	56	49		1062	18.7
	6SP46-8	13	17.5		106	80	77	70	64	56		1175	21.1
	6SP46-10	15	20		132	100	96	88	80	70		1401	25.7
	6SP46-12	18.5	25		158	120	115	106	96	84		1627	30.4
	6SP46-14	22	30		185	140	134	123	112	98		1853	35
	6SP46-16	26	35		211	160	154	141	128	112		2079	39.7
	6SP46-18	30	40		238	180	173	158	144	126		2305	44.4
6SP60 轉速:2850出口:G3"~G4"				l/min	0	666	750	833	916	1000	1083	高度	重量
				m3/h	0	40	45	50	55	60	65	mm	Kg
	6SP60-4	7.5	10	揚程 (m)	56	40	39	36	34	31	28	723	12.5
	6SP60-5	0.376388889	12.5		70	51	48	45	42	39	34	836	15
	6SP60-6	11	15		84	61	57	54	50	46	41	949	17.5
	6SP60-8	15	20		112	82	77	72	67	62	55	1175	22.6
	6SP60-9	18.5	25		126	93	87	81	75	70	62	1288	25.1
	6SP60-10	18.5	25		140	103	96	90	84	78	69	1401	27.6
	6SP60-11	22	30		154	116	108	100	93	86	76	1514	30.1
	6SP60-12	22	30		168	124	112	110	102	94	83	1627	32.7
	6SP60-13	26	35		182	136	127	118	110	102	90	1740	35.2
	6SP60-14	26	35		196	146	137	128	119	110	97	1853	37.7
	6SP60-15	26	35		210	155	145	135	126	117	104	1966	40.2
	6SP60-16	30	40		224	168	156	145	135	125	111	2079	42.7
8SP77 轉速:2850出口:G5"				l/min	0	833	1000	1166	1283	1500		高度	重量
				m3/h	0	50	60	70	77	90		mm	Kg
	8SP77-1	5.5	7.5	揚程 (m)	20	16	15	14	13	10		414	12.5
	8SP77-2	7.5	10		40	31	30	28	27	21		518	15.8
	8SP77-3	11	15		59	47	44	42	40	31		622	19.1
	8SP77-4	15	20		79	63	59	56	53	42		726	22.4
	8SP77-5	18.5	25		99	78	74	70	67	52		830	25.7
	8SP77-6	22	30		119	94	89	84	80	63		934	29
	8SP77-7	26	35		139	110	104	98	93	73		1038	32.3
	8SP77-8	30	40		159	125	119	112	107	84		1142	35.6
	8SP77-10	37	50		198	157	148	140	133	105		1350	42.2
	8SP77-12	45	60		238	188	178	168	160	126		1558	48.8
	8SP77-15	55	75		297	235	222	210	200	157		1870	58.7
	8SP77-17	63	85		337	266	252	238	227	178		2078	65.3
	BSP77-20	75	100		397	313	297	280	267	210		2390	75.2
8SP95 轉速:2850出口:G5"				l/min	0	1000	1333	1500	1583	1666	1833	高度	重量
				m3/h	0	60	80	90	95	100	110	mm	Kg
	8SP95-1	5.5	7.5	揚程 (m)	21	16	14	13	12	11	9	414	12.6
	8SP95-2	9.2	12.5		41	31	28	25	24	22	18	518	15.9
	8SP95-3	13	17.5		61	47	41	38	36	33	28	622	19.3
	8SP95-4	18.5	25		82	62	55	50	48	45	37	726	22.6
	8SP95-5	22	30		102	78	69	63	60	56	46	830	26
	8SP95-6	26	35		123	94	83	76	72	67	55	934	29.3
	8SP95-7	30	40		143	109	97	88	84	78	64	1038	32.7
	8SP95-9	37	50		184	140	124	113	108	101	83	1246	39.4
	8SP95-11	45	60		225	172	152	139	132	123	101	1454	46.1
	8SP95-13	55	75		267	203	179	164	156	146	120	1662	52.8
	8SP95-15	63	85		306	234	207	189	180	168	138	1870	59.5
	8SP95-17	75	100		347	265	234	214	204	190	156	2078	66.2
	8SP95-20	93	125		408	312	276	252	240	224	184	2390	76.2
10SP125 轉速:2850出口:G5"~G6"				l/min	0	833	1333	1666	2000	2333	2666
				m3/h	0	50	80	100	125	140	160
	10SP125-1	7.5	10	揚程 (m)	28	27	24	22	21	17	12
	10SP125-2	13	17.5		56	54	48	44	42	34	24
	10SP125-3	22	30		84	81	72	66	63	51	36
	10SP125-4	37	50		112	108	96	88	84	68	48
	10SP125-5	45	60		140	135	120	110	105	85	60
	10SP125-6	55	75		168	162	144	132	126	102	72
	10SP125-7	75	100		196	189	168	154	147	119	84
	10SP125-8	75	100		224	216	92	176	168	136	96
	10SP125-9	93	125		252	243	216	198	189	153	108
	10SP125-10	93	125		280	270	240	220	210	170	120
10SP160 轉速:2850出口:G5"~G6"				l/min	0	1333	1666	2000	2666	3000
				m3/h	0	80	100	120	160	180
	10SP160-1	9.2	12.5	揚程 (m)	30	26	24	20	10	16
	10SP160-2	18.5	25		60	52	48	40	38	32
	10SP160-3	30	40		90	78	72	60	57	48
	10SP160-4	45	60		120	104	96	80	76	64
	10SP160-5	55	75		150	130	120	100	95	80
	10SP160-6	75	100		180	156	144	120	114	96
	10SP160-7	75	100		210	182	168	140	133	112
	10SP160-8	93	125		240	208	192	160	152	128
	10SP160-9	110	150		270	234	216	180	171	144
12SP215 轉速:2850出口:G5"~G6"				l/min	2666	3000	3333	3583	4000
				m3/h	160	180	200	215	240
	12SP215-1	18.5	25	揚程 (m)	29	28	26	25	22
	12SP215-2	45	60		58	56	52	50	44
	12SP215-3	75	100		87	84	78	75	67
	12SP215-4	75	100		116	112	104	100	88
	12SP215-5	110	150		145	140	130	125	112
	12SP215-6	130	75		179	171	161	155	137
	12SP215-7	130	175		203	196	186	177	160
	12SP215-8	150	200		236	225	211	200	182
	12SP215-9	185	250		267	252	240	225	205
	12SP215-10	185	250		294	280	264	250	228
R150 轉速:2850 出口:65mm				l/min
				m3/h	8m3/h	12m3/h	16m3/h	20m3/h	25m3/h	32m3/h	38m3/h
	R150-BS-02*	1.5	2		30m	25m	18m	-	-	-	-
	R150-BS-03*	2.2	3		45m	38m	27m	-	-	-	-
	R150-BS-04*	3	4		60m	51m	36m	-	-	-	-
	R150-BS-06*	4	5.5		89m	8+m	54m	-	-	-	-
	R150-BS-08	5.5	7.5		119m	102m	72m	-	-	-	-
	R150-BS-11	7.5	10		164m	140m	100m	-	-	-	-
	R150-BS-14	9.2	12.5		209m	178m	127m	-	-	-	-
	R150-BS-16	11	15		239m	205m	145m	-	-	-	-
	R150-BS-19	13	18.5		283m	343m	172m	-	-	-	-
	R150-BS-21	15	20		313m	268m	190m	-	-	-	-
	R150-BS-23	18.5	25		343m	293m	208m	-	-	-	-
	R150-DS-03*	3	4		-	-	34m	28m	19m	-	-
	R150-DS-04*	4	5.5		-	-	45m	28m	19m	-	-
	R150-DS-05*	4	5.5		-	-	46m	45m	31m	-	-
	R150-DS-07	5.5	7.5		-	-	79m	65m	44m	-	-
	R150-DS-09	7.5	10		-	-	101m	184m	56m	-	-
	R150-DS-11	9.2	12.5		-	-	124m	102m	69m	-	-
	R150-DS-14	11	15		-	-	157m	130m	88m	-	-
	R150-DS-16	13	18.5		-	-	180m	149m	100m	-	-
	R150-DS-18	15	20		-	-	202m	167m	113m	-	-
	R150-DS-20	18.5	25		-	-	225m	186m	125m	-	-
	R150-DS-22	18.5	25		-	-	247m	204m	138m	-	-
	R150-DS-25	22	30		-	-	281m	232m	157m	-	-
R150 轉速:2850 出口:76mm				l/min
				m3/h	8m3/h	12m3/h	16m3/h	20m3/h	25m3/h	32m3/h	38m3/h
	R150-ES-02*	3	4		-	-	-	26m	-	20m	14m
	R150-ES-03*	4	5.5		-	-	-	40m	-	31m	21m
	R150-ES-04	5.5	7.5		-	-	-	53m	-	42m	33m
	R150-ES-05	7.5	10		-	-	-	65m	-	51m	40m
	R150-ES-06	7.5	10		-	-	-	78m	-	60m	48m
	R150-ES-07	9.2	12.5		-	-	-	95m	-	75m	63m
	R150-ES-08	11	15		-	-	-	108m	-	86m	72m
	R150-ES-09	13	18.5		-	-	-	123m	-	98m	82m
	R150-ES-10	15	20		-	-	-	131m	-	108m	91m
	R150-ES-11	18.5	25		-	-	-	152m	-	125m	100m
	R150-ES-13	18.5	25		-	-	-	175m	-	141m	109m
	R150-ES-15	22	30		-	-	-	208m	-	153m	123m
	R150-ES-18	26	35		-	-	-	248m	-	185m	148m
	R150-ES-21	30	40		-	-	-	290m	-	215m	168m
	R150-ES-26	37	50		-	-	-	340m	-	265m	183m
標志了星號“*”配備4"電機

結構圖紙

---

配件	材質
出水口	①AISI304 ②AISI316SS
止回閥	①AISI304 ②AISI316SS
過濾網	①AISI304 ②AISI316SS
中段	①AISI304 ②AISI316SS
葉輪	①AISI304 ②AISI316SS
軸	①AISI304 ②AISI316SS
聯軸器	①AISI304 ②AISI316SS
耐磨環	橡膠
電機外殼	AISI304ss
頂蓋	①CastironG20 UNI5007 ②AISI304SS
底座	①CastironG20 UNI5007 ②AISI304ss
密封	①NBR ②cARBON-SIC/TC
軸	AISI 304SS-C1045
推力軸承	①DCeramic/Carbon ② NSK
徑向軸承	①Ceramic/TC ② NSK

6SP-12SP結構說明

配件	材料
輸送套管	①AISI304 ②AISI316ss
止回閥	①AISI304 ②AISI316ss
吸燈	①AISI304 ②AISI316ss
多級套管	①AISI304 ②AISI316ss
葉輪	①AISI304 ②AISI316ss
軸	①AISI316 ②AISI316ss
聯軸器	①AISI316 ②AISI316ss
耐磨環	橡膠
電機外殼	AISI304SS
上蓋	①CastironG20 UNI5007 ②AISI304ss
底部支架	①CastironG20 UNI5007 ②AISI304ss
密封	①NBR ②cARBON-SIC/TC
軸	AISI 304SS-C1045
推力軸承	①Ceramic/Carbon ② NSK
徑向軸承	①Ceramic/TC ② NSK

使用說明

---

泵安裝

SP型不銹鋼深井潛水泵采用浸沒式立式吊裝，其出口采用管螺紋連接，揚水管連接泵出水體上，泵的吸入口濾網部位要始終保持浸沒于液體中； 若泵與電機分開供貨時，需要安裝連接，操作時，豎直固定電機，用管夾夾住泵吊裝，電機電纜引出線對準泵體支架凹槽，以支架法蘭與電機連接端面配合裝入，同時保證電機軸伸與泵軸合件上 的聯軸器齒形相嚙合，擰緊電機上的螺母，然后從支架凹邊抽出電纜線，沿泵軸向用電纜護套夾緊固定，裝上濾網。 電纜護套安裝，拆下濾網，松開支架凹槽相鄰一根拉緊件，取出，將電機電纜線平放在泵體上，放上電纜護套（如有卡腳的電纜護套，則用一字螺絲刀輕輕撬開泵體上的拉緊件，將電纜護套上的卡腳插入拉緊件），擰上取出的拉緊件，擰緊，擰上電纜護套兩端螺釘。 視泵出水接頭螺紋型號，采用合適的管接頭與輸水管（建議泵至井口垂直段用鍍鋅管，不銹鋼無縫鋼管或較有一定彈性的塑料管），視井深及泵安裝位置裁定管子長度尺寸，擰緊螺紋接頭。接頭螺紋連接處用聚四氟乙烯密封膠帶或類似的密封材料密封。 對于泵機的起吊，絕對不要以電纜線或電纜護套來起重，應在泵出水體部件兩側吊耳上系兩根鍍鋅低碳鋼絲，或用兩個半圓型鋼板夾住電機頭部，再加上對稱的兩個鋼絲繩起吊，（配用電機>30kW的泵，建議用半圓鋼板對夾起吊），其粗細視泵機組重量而定，將電機電纜用線夾夾在鋼絲上，注意電纜線要比鋼絲松弛一些，以使起吊泵時，電纜線不受力。電泵電纜線嚴禁受力拉！

電氣聯接

當潛水電機自帶電纜線長度不能滿足用戶安裝要求時，需外接電纜線。接線應由專職電工操作，電纜線長度由潛水泵潛入井深及電源控制柜位置等確定，橫截面積由安裝長度、電機功率及起動方式確定，電機電纜線與外接電纜線接頭要求可靠密封，絕緣并有一定強度，接頭工藝簡要如下： 1)將潛水電機上的電纜按下圖示將銅芯剝出約30—35mm長，用砂布將銅絲擦干凈，發亮為宜，同樣將外接三芯電纜的銅絲也剝出30— 35mm，用砂布擦干凈。 2)按下圖示將三芯電纜，外接圓電纜剝出的銅絲部分對插起來，然 后用一根細銅絲按圖示樣綁扎緊，剩余部分剪去，用剪刀按平，不扎手 為宜，三根同樣綁法。 3) 準備一個小鐵盒或小鐵鍋（能蘸住三個線頭即可），將焊錫放入鍋內放在火上加熱，直到焊錫化開，將三個線頭涂上適量的焊油，迅速放入鍋內焊牢，要求焊頭表面光滑，無毛剌及假焊現象，如果沒有焊牢或不光滑，應重新焊接，直到達到要求為止。 4) 按下圖示用滌綸絕緣膠帶包扎時一定要壓住第一圈的一半。（半疊式包扎法）包扎8-12層，包好后，再用塑料膠帶包兩層以作強度保護。 5)按下圖示用塑料膠帶把三個線頭包在一起，包扎兩層。 6)包扎好后取一盆涼水將包扎好的線頭完全浸泡在水中，12小時 后，用500兆歐表測量絕緣不能低于100兆歐，否則應重新包扎直到達到 要求為止。 泵安裝操作前，須連接好電源線及電控儀表接線，并核對電壓、頻率等。 必須安裝電機保護器，以保證電機不受缺相、電壓不穩和過載的損害。

注意事項

---

泵安裝啟動前說明

輸水時其泥沙含量不超過50g/m3,以保證電機的冷卻效果及泵流道的暢通，延長設備的使用壽命。 使用前，充水式電機內腔必須注滿水。注水方法參見電機警示牌，或參見不同廠家電機使用說明書要求。 水中氯化氫的含量不大于1.5mg/l;水中氯離子的含量不大于 400mg/l。 水源的出水量應保證電泵連續運轉的需要。 電泵嚴禁無水空轉，嚴禁人畜接近工作區

啟動及操作

1. 當泵已正確連接并浸入液體中，其啟動時出口閥開度大約為1/3倍于最大流量。
2. 檢查泵的旋向 泵正確的旋轉方向可以看泵出口處的箭頭指向，也就是從出水口方 向看為逆時針旋轉，在浸入水之前，將泵直立并固定在某個鐵架上，點動電源（注意，是點動，也就是瞬間），看聯軸器轉向即可。也可用下列步驟：
   1. 啟動泵，檢查其流量和出口速度或出口表壓；
   2. 停止泵，交換與電源的兩相接線；
   3. 啟動泵，檢查其流量與出口速度或出口表壓；
   4. 停止泵，比較接線交換前后泵性能參數，確定流量大和出口速度高 或壓力高的接線為正確接線方式。
3. 觀察電流表，調節出口閥門，使運行時電流不得超過電機額定電流。
4. 建議停機時，調節泵出口流量在0.1倍額定流量狀態時斷開電源，并先關閉與之相連的電控儀表及保護監視器件。

泵的起動頻度

為了使設備良好地運行，建議配用電機功率小于等于3kW的泵，每小時不超過30次； 大于3kW的泵每小時不超過20次，若長時間擱置時， 要求每年至少試車2次，每次試車時間不少于0.5小時。

故障排除

---

用戶在維護或拆修水泵之前，必須確保電源已經被切斷。

故障現象	原因分析	排除方法
泵不能啟動	1.電源線路斷路 2.保險絲熔斷 3.電機過載跳閘 4.控制電路斷路或器件損壞 5.泵干轉而致電源被切斷	1.檢查線路 2.更換保險絲，若換上仍熔斷，則需提泵檢查 3.檢查電壓，重啟起動 4.檢查控制裝置 5.檢查水位，若正常，則檢查液位計或液位開關
裝置跳閘或跳開	1.保險絲斷了 2.過載裝置接觸有問題 3.電纜接線松開或電源有問題 4.電機線圈有問題 5.泵的機械部分卡住了	1.更換保險絲 2.檢查啟動器 3.檢查電纜接線和電源 4.更換電機 5.檢修泵
過載裝置偶然跳開	1.過載設置太低 2.周期性電源故障 3.高峰用電時電壓低	1.重新設置 2.檢修電源 3.加穩壓裝置
泵有異常振動和雜音	1.進口濾網被堵塞 2.泵旋轉方向相反 3.泵的機械部分摩擦	1.更換水源和清理泵濾網周邊雜物 2.檢查水泵旋向 3.檢查泵
泵打不出水	1.出口閥關閉 2.無水吸入或液位太低 3.止環閥粘在關閉位置 4.進口濾網阻塞 5.泵損壞	1.打開出口閥 2.調整潛水深度 3.提泵檢修或換閥 4.提泵清理 5.修理或更換
泵出水不均勻	1.泵進口處，沒有足夠的水 2.液面太低 3.進水處被雜質堵塞	1.改進系統，設法增加水量 2.設法升高液面 3.檢查及清理雜質
出水量太小	1.進口液位過低 2.泵反向 3.進口濾網部分阻塞 4.管路阻塞或泄漏 5.泵選型不合理	1.増加潛水深度 2.檢查旋向 3.清理泵進口 4.檢修管路 5.重新選型
泵在運轉但不出水	1.濾網處被雜質堵塞 2.出口處閥門被關死 3.水井部分揚水管泄漏	1.檢查及清污 2.打開閥門 3.檢查管路
