產品簡介

---

TSWA型臥式多級離心泵系列臥式、單吸多級、分段式結構，是新開發生產的節能系列產品。具有效率高，運行噪音低，抗汽蝕性能好，結構合理，使用壽命長等顯著優點。主要輸送清水或物理化學性質類似于水的其他液體。適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于賓館、飯店娛樂場所的制冷、空調給水等。

本司多級泵全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

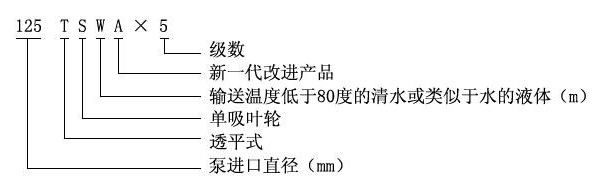

型號意義

---

產品優勢

---

1. 泵結構緊湊、布置合理、外形美觀。
2. 進出口徑相同，便于管路連接。
3. 泵運行平穩，噪音低，壽命長。
4. 密封可靠、無泄漏。

選型范圍

---

• ?流量：18-155m3/h；
• 揚程：18-270m；
• 功率：2.2-180kw；
• 轉速：1450r/min；
• 口徑：φ50-φ150；
• 溫度范圍：0-+80℃；
• 工作壓力：≤3.0Mpa。

性能參數本數據僅供參考，請以實際訂貨為準！

---

型號	級數	流量(m3/h)	揚程(m)	轉速(r/min)	電機功率(kw)
50TSWA	2	18	18.4	1450	2.2
	3	18	27.6	1450	3
	4	18	36.8	1450	4
	5	18	46	1450	5.5
	6	18	55.2	1450	5.5
	7	18	64.4	1450	7.5
	8	18	73.6	1450	7.5
	9	18	82.8	1450	7.5
75TSWA	2	36	23	1450	5.5
	3	36	34.5	1450	7.5
	4	36	46	1450	11
	5	36	57.5	1450	11
	6	36	69	1450	15
	7	36	80.5	1450	15
	8	36	90	1450	18.5
	9	36	103.5	1450	18.5
100TSWA	2	69	31.2	1450	11
	3	69	46.8	1450	15
	4	69	62.4	1450	22
	5	69	78	1450	30
	6	69	93.6	1450	30
	7	69	109.2	1450	37
	8	69	124.8	1450	45
	9	69	140.4	1450	45
125TSWA	2	90	43.2	1450	22
	3	90	64.8	1450	30
	4	90	86.4	1450	45
	5	90	108	1450	55
	6	90	129.6	1450	75
	7	90	151.2	1450	75
	8	90	172.8	1450	90
	9	90	194.4	1450	90
150TSWA	2	155	60	1450	45
	3	155	90	1450	75
	4	155	120	1450	90
	5	155	150	1450	110
	6	155	180	1450	135
	7	155	210	1450	155
	8	155	240	1450	180
	9	155	270	1450	180

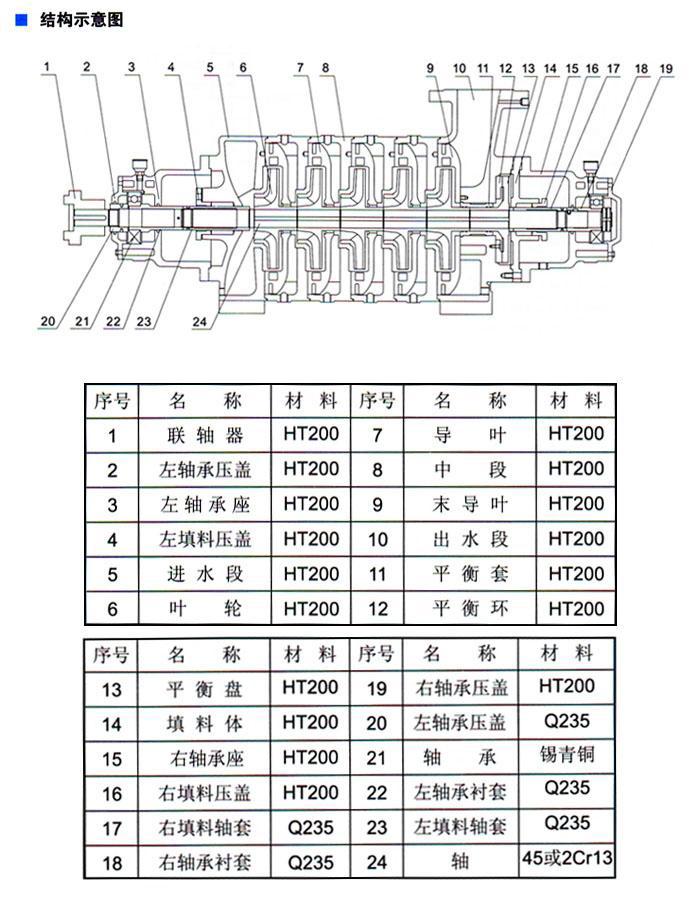

結構圖紙

---

結構說明

1. 本型泵為單吸多級節段式結構.其吸入口為水平方向.吐出口為垂直向上布置.設有50、70、100、125 150等五種口徑.用戶可根據流量、揚程的需求選擇不同口徑.和級數的泵來得到滿足。
2. 本型泵主要由進水段、中段、導葉、葉輪、出水段及軸承體部件、密封部件等組成，其結構設計合理。
3. 泵的轉子部件由中碳鋼軸、銹鐵葉輪、平衝盤及軸套等組成，轉子兩端支承在干油潤滑的滾動軸承上，由于葉輪更好的動靜平衝及平衡盤的水力平衝作用.使得泵運行起來十分平穩.且矂聲低、振動小。
4. 進水段、中段及出水段的結合面用紙墊通過拉緊螺栓拉緊達到密封.為防止液體從兩端主軸泄漏.設軟填料軸封.同時在軸上裝有橡膠擋水圈、0型橡膠密封圈，以防水進入軸套腔內。
5. 為防止中段和導葉磨損.特設葉輪密封壞及導葉套等易損零件.當葉輪與這些易損件之間的間隙超過規定值時應予以更換。
6. 泵與電動機同時裝在公用的銹鐵底座上.其扭矩通過彈性眹軸器來傳遞。

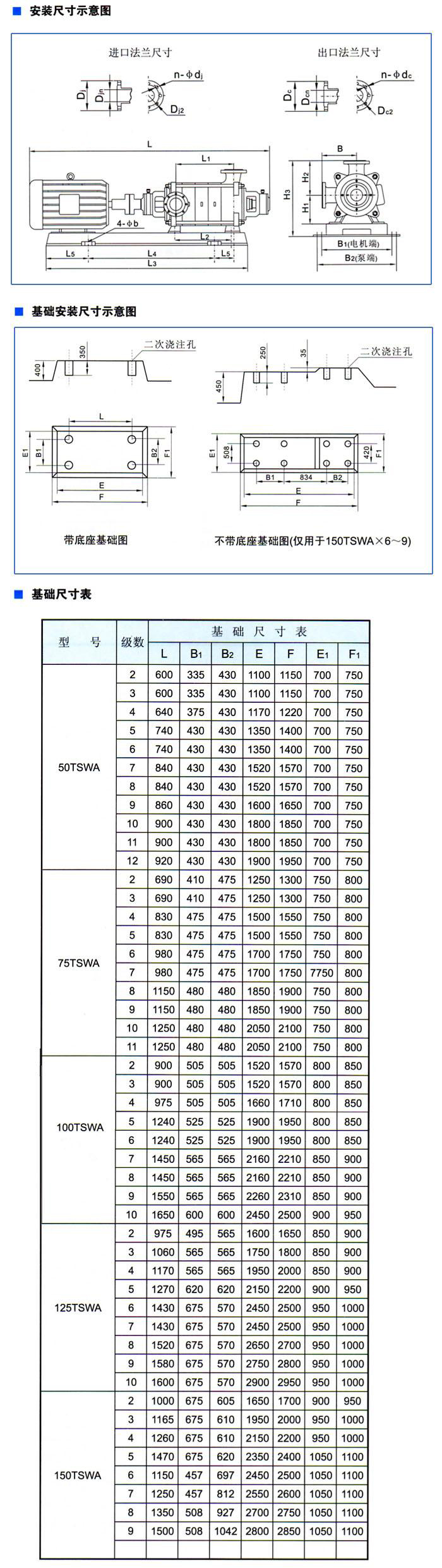

安裝尺寸本數據僅供參考，請以實際訂貨為準！

---

安裝前的準備工作：

1. 準備安裝工具及起吊設備；
2. 檢査水泵機組各部件在運輔過程中有否松動和損壞；
3. 檢査基礎是否水平。

安裝順序：

1. 機組運至現場時，附帶底座者已將水泵和電機校正，找平底座時可不必卸下水泵和電機，所以安裝十分方便；
2. 將底座放在基礎上，并在地腳螺釘附近墊楔形鐵，將底座墊高20-40mm,作校平后填充水泥漿之用；
3. 用水平儀檢査底座的水平度，找平后用水泥漿填充底座，待水泥干涸后應再次檢査水平度；
4. 當機組功率較大時，為了方便運輸可能會將泵、電機及底座分開包裝，這時即需要用戶自行安裝，校正水泵機組，其方法如下：
   1. 將底座的支承平面、水泵腳和電機腳平面上的污物清除干凈，并將水泵和電機放到底座上；
   2. 調整泵軸水平，找平后用螺栓將水泵固定在底座上，以防震動：
   3. 吊起電機，使泵聯軸器和電機聯軸器配合，放下電機到底座上相應位置；
   4. 調整兩聯軸器間隙為5絲左右，并校正電機軸與泵軸的軸心線是否重合，其方法是將平尺放在聯軸器上，兩眹軸器外圓應與平尺相平，若不重合，應調整電機或泵的相對位置，或墊以薄鐵片來調整；
   5. 為了檢查安裝精度，要在聯軸器圓周上幾個不同的位置用塞尺測量兩聯軸器平面間的間隙，聯軸器平面一周上最大和最小的間隙之差不得超過0.3mm,兩端中心線上下或左右的差數不得超過0.1mm。
5. 當機組不帶底座時，則需在基礎上直接安裝.其方法與4相似，但應更加注意校正。

安裝注意事項：

1. 安裝時管路不應由泵支撐，否則易損壞水泵；
2. 安裝時必須擰緊地腳螺栓，且每間隔一定時段應對機組進行檢查防止其松動，以免水泵起動運行時發生巨烈振動而影響泵的性能；
3. 安裝水泵前應仔細檢査泵流道內有無影響水泵運行的硬質物（如石塊、鐵砂等）以免水泵運行吋損壞過流部件；
4. 為了維修方便和使用安全，應在泵的迸出口管路上各安裝一只調節閥及在泵進出口法蘭上各安裝一只壓力表，對于高揚程泵，為防止水錘、還應在出口闈閥前安裝一只止回閥，以應付突然斷電等失去動力事故，從而確保水泵的更佳工況下運行，延長水泵的使用壽命；
5. 泵用于有吸程場合時，應裝有底閥，并且逬口管路不應有過多彎道，同時不得有漏水、漏氣現象， 以免影響水泵的吸入性能；
6. 為不使雜質進入泵內而堵塞流道影響性能，應在泵進口前面安裝過濾器；
7. 安裝管路前轉動水泵的轉子部件，應無摩擦聲或卡死現象，否則應將泵拆開檢査原因；
8. 本系列泵法蘭均按2.MPa規格設技，所以選擇管路法蘭時應與之相匹配。

安裝方式

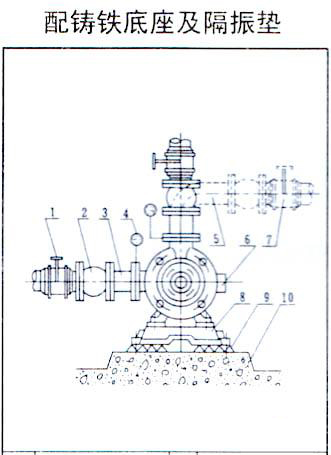

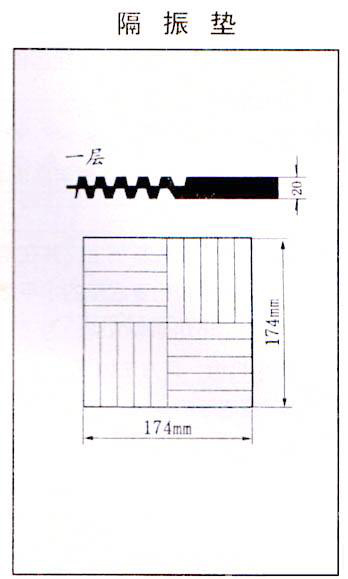

1.進口閥門2.撓性接頭3.直管段4.壓力表5.彎管6.出口閥門7.TSWA機組8.混凝土基礎	1.進口閥門2.撓性接頭3.直管段4.壓力表5.彎管6.TSWA機組7.出口閥門8.底座9.隔振墊10.混凝土基礎

TSWA型臥式多級離心泵（安裝尺寸）

使用說明

---

1. 啟動前準備
   1. 用手撥動機組轉子，應轉動靈活、無卡磨現象；
   2. 打開進口閥門，關閉出口閥門，并排除泵內空氣，使其充滿液體；
   3. 點動電機確定轉向是否正確，否則應變換接線中的兩相以改變電機轉向。
2. 啟動與運行
   1. 全開進口閥門，關閉吐出管路閥門；
   2. 接通電源，當泵達到正常轉速后，再逐漸打開吐出管路上的閥門并調節到所需工況；
   3. 注意觀察儀表讀數、軸承溫升，其極限溫度不得高于75℃，并不得超過外界溫度35℃；
   4. 填料室內正常漏水程度，以每分鐘15毫升為準，應隨吋調整填料壓蓋的壓緊力；
   5. 泵在運轉過程中如發生異常的溫升、振動和矂聲，應立即停車檢査其原因。
3. 停車
   1. 逐漸關閉吐出管路上的閥門，切斷電源；
   2. 關閉迸口閥門；
   3. 如環境溫度低于0℃，應將泵內液體放盡以免凍裂水泵；
   4. 如長期停用應將泵拆卸清洗，包裝保管。

維護保養

---

1. 進水管路必須高度密封、不能漏水、漏氣。
2. 禁止泵在汽蝕狀態下長期運行：
3. 禁止泵在大流量工況運行時.電機超電流長期運行：
4. 定時檢査泵運行中的電機電流值.盡置使泵在設廿工況范圍內運行：
5. 泵在運行中應有專人看管以免發生意外：
6. 多級泵每運行500小時應對軸承迸行加油：
7. 長期運行后，由于機械磨損，使機組矂聲及振動增大，應停車檢査，必要時可更換易損件及軸承，機組大修期一般為一年。
8. 機組在運行出現故障時，可按后表提供的方法排除，若不能排除時，切不要隨意拆卸機組，請及時與我廠維修部門或特約維修點聯系。

故障排除

---

故 障	原 因	解 決 方 式
1、泵不吸水，壓力表指針劇烈擺動。	灌注引水不夠，管路與儀表連接處漏氣。	檢修底閥是否漏水，在灌足引水，擰緊或修回漏氣處。
2、水泵不出水，真空表表示高度真空。	底閥沒有打開或已堵塞，吸水管路阻力太大，吸水高度過高。	檢查底閥，更換水管，降低吸水高度。
3、壓力表有壓力，但仍不出水。	出水管阻力太大，旋轉方向不對，葉輪堵塞，泵轉速不足。	檢查或縮短水管。檢查電機，清除葉輪內的污物，增加泵轉速。
4、流量低于設計要求。	水泵堵塞，密封環磨損過多，轉速不足。	清洗水泵及管路，更換密封環，增加泵轉速。
5、泵消耗功率過大。	填料壓蓋太緊，并發熱，葉輪有磨損，泵流量增大。	調整填料壓蓋松緊程度，檢查泵軸是否彎曲，更換葉輪，增加出水阻力，降低流量。
6、泵內聲音反常，泵不出水。	吸水管阻力過大，吸入管路漏氣，輸送的液體溫度過高。	檢查吸入管和底閥，堵塞漏氣處、減少吸水高度，降低水溫。
7、水泵振動，軸承過熱。	電機與泵不同心，軸承缺油或磨損。	調整電機軸與泵軸的同軸度，加油或更換軸承。
